一、模塊化脈沖布袋除塵器

模塊化設計、裝配方便

整臺除塵器采用零部件裝配方式設計，部件分為殼體、過濾、噴吹、卸灰及控制共5部分。殼體部分由不同的模板組成，模板與模板之間采用螺栓螺母固定、不需要任何焊接。過濾部分由籠骨及過濾袋組成，采用脹圈固定方式，安裝簡易。噴吹部分由氣包、淹沒式膜片閥、噴吹管及密封組件構成，可在現場簡單裝配，不需要任何的焊接。卸灰部分可根據客戶的要求提供不同的方式，模塊式設計，裝配采用螺栓螺母固定、不需要任何焊接?？刂撇糠钟擅}沖順序控制器及差

結構簡單、緊湊

運用機械裝配原理設計的除塵器，首要的理念必須摒棄焊接方式的隨意性，運用機械設計的機械配合原理進行零件設計并考慮零部件裝配的簡易性。

規格多樣化、可自由組合

GDF系列除塵器具有超過1024種不同的規格，每種規格可根據現場實際的情況進行改變，只需與義天環保聯系，更換部分零件，就可以改變?cè)嗁?gòu)除塵器的尺寸及處理能力，不需要更換原訂購除塵器。

多種濾料可適應多種工業及制程

義天環?？上蚩蛻?hù)提供各種濾料制成的過濾袋，如：聚脂、聚丙烯、偏芳族聚酰胺、聚苯硫醚、聚四氟乙烯、均聚丙烯腈、聚酰亞胺及玻纖等各種濾料；并可提供具有砑光、焦化、抗粘、抗磨、抗油、抗菌、抗水、抗酸、抗堿、抗火、抗洗、抗靜電及覆膜等特殊要求的各種濾料。

MECAIR 膜片閥、控制器

意大利馬佳爾（MECAIR）系全球最有名的生產廠商，其產品的特點是穩固耐用、性?xún)r(jià)比高。

控制方式

√手動：人工調整噴吹時間及間隔時間

√自動：按照設定好的噴吹時間及間隔時間自動控制

√差壓：根據設定好的壓差值，自動啟動除塵器脈沖除塵

√智能：根據除塵器的運行情況，自動調整噴吹時間

交貨期短

標準化設計、靈活性組合的生產模式，使得我們可以在很短的時間內提供客戶所需的產品

無泄漏、可達“零”排放

一般的除塵器，在設計生產過程中，很少注重于除塵器殼體的密封性、濾袋與除塵器的間歇配合；也很少考慮除塵器的溫度變化、酸堿性腐蝕的問題。所以，當除塵器使用一段時間后，大多數出現了泄漏的現象。除塵器要做到達“零排放”，關鍵的問題是必須從粉塵的特性、生產制造的工藝開始設計，并選擇正確的過濾材料。義天環保提倡“了解工藝、了解粉塵、了解客戶的需求”，我們的宗旨是：我們提供的是解決客戶所需的系統而不是單純的除塵器產品。

人性化設計、維護簡單

對于除塵器來說，最煩惱的事情莫過于：

◆操作方面：控制器的噴吹時間及間隔時間調整復雜

◆維護方面：閥門維修及濾袋更換困難

義天環保生產的除塵器，在設計過程中早就對這些問題作了考良。最簡單的例子：我們更換一臺40條濾袋的除塵器，只需一小時時間。

智能化控制及高品位膜片閥可使壓縮空氣的消耗量大幅度降低、節約能源

除塵器的動力源是壓縮空氣。膜片閥的作用是使壓縮空氣在很短的時間內沖入濾袋并在更短的時間內關閉，這樣，壓縮空氣產生了沖擊波，使附在濾袋上的粉塵產生抖動而剝落。

所以，閥門的好壞，關鍵在于動作時間與關閉時間的配合，根據一些實驗證明，不同廠家生產的膜片閥，其消耗的壓縮空氣耗量可達20%之多，這還不算有的閥門根本上就存在關不死的問題。

一般的控制器，只是提供噴吹時間及間隔時間的調整，根本上無法根據粉塵的濃度自動調整噴吹時間及間隔時間，這樣，就會造成大量壓縮空氣長時間在作無謂的消耗。

二、中型單列脈沖布袋除塵器

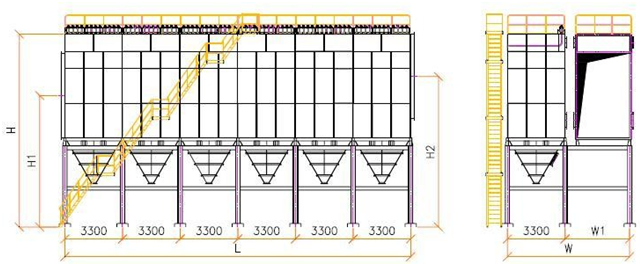

規格及外形尺寸

型號	處理風量	單元	濾袋數量	濾袋規格	過濾面積	過濾風速	外型尺寸 (mm)						重量 (約)
	m3/h	個	條	mm	m2	m/min	L	W	H	W1	H1	H2	t
GDF-01-40	9756-26016	1	288	φ150×4000	271	0.6-1.6	3300	5000	12200	1700	5350	10650	19
GDF-02-40	19512-52032	2	576		542	0.6-1.6	6600	5000	12200	1700	5350	10650	33
GDF-03-40	29304-78144	3	864		814	0.6-1.6	9900	5000	12200	1700	5350	10650	48
GDF-04-40	39060-104160	4	1152		1085	0.6-1.6	13200	5000	12200	1700	5350	10650	64
GDF-05-40	48852-130272	5	1440		1357	0.6-1.6	16500	5500	12200	2200	5600	10400	80
GDF-06-40	58608-156288	6	1728		1628	0.6-1.6	19800	5500	12200	2200	5600	10400	97
GDF-07-40	68400-182400	7	2016		1900	0.6-1.6	23100	5500	12200	2200	5600	10400	113
GDF-08-40	78156-208416	8	2304		2171	0.6-1.6	26400	5500	12200	2200	5600	10400	130
GDF-09-40	87912-234432	9	2592		2442	0.6-1.6	29700	5500	12200	2200	5600	10400	147
GDF-10-40	97704-260544	10	2880		2714	0.6-1.6	33000	5500	12200	2200	5600	10400	164
GDF-01-45	10980-29280	1	288	φ150×5500	305	0.6-1.6	3300	5000	12700	1700	5350	11150	19
GDF-02-45	21960-58560	2	576		610	0.61.6	6600	5000	12700	1700	5350	11150	34
GDF-03-45	32976-87936	3	864		916	0.61.6	9900	5000	12700	1700	5350	11150	50
GDF-04-45	43956-117216	4	1152		1221	0.61.6	13200	5000	12700	1700	5350	11150	66
GDF-05-45	54936-146496	5	1440		1526	0.61.6	16500	5500	12700	2200	5600	10900	83
GDF-06-45	65952-175872	6	1728		1832	0.61.6	19800	5500	12700	2200	5600	10900	101
GDF-07-45	76932-205152	7	2016		2137	0.61.6	23100	5500	12700	2200	5600	10900	119
GDF-08-45	87912-234432	8	2304		2442	0.61.6	26400	5500	12700	2200	5600	10900	135
GDF-09-45	98928-263808	9	2592		2748	0.61.6	29700	5500	12700	2200	5600	10900	153
GDF-10-45	109908-293088	10	2880		3053	0.61.6	33000	5500	12700	2200	5600	10900	171
GDF-01-50	12204-32544	1	288		339	0.61.6	3300	5000	13200	1700	5350	11650	20
GDF-02-50	24408-65088	2	576		678	0.61.6	6600	5000	13200	1700	5350	11650	35
GDF-03-50	36612-97632	3	864		1017	0.61.6	9900	5000	13200	1700	5350	11650	52

型號	處理風量	單元	濾袋數量	濾袋規格	過濾面積	過濾風速	外型尺寸 (mm)						重量 (約)
	m3/h	個	條	mm	m2	m/min	L	W	H	W1	H1	H2	t
GDF-04-50	48852-130272	4	1152		1357	0.61.6	13200	5000	13200	1700	5350	11650	69
GDF-05-50	61056-162816	5	1440		1696	0.61.6	16500	5500	13200	2200	5600	11400	86
GDF-06-50	73260-195360	6	1728		2035	0.61.6	19800	5500	13200	2200	5600	11400	105
GDF-07-50	85500-228000	7	2016		2375	0.61.6	23100	5500	13200	2200	5600	11400	123
GDF-08-50	97704-260544	8	2304		2714	0.61.6	26400	5500	13200	2200	5600	11400	140
GDF-09-50	109908-293088	9	2592		3053	0.61.6	29700	5500	13200	2200	5600	11400	159
GDF-10-50	122112-325632	10	2880		3392	0.61.6	33000	5500	13200	2200	5600	11400	177

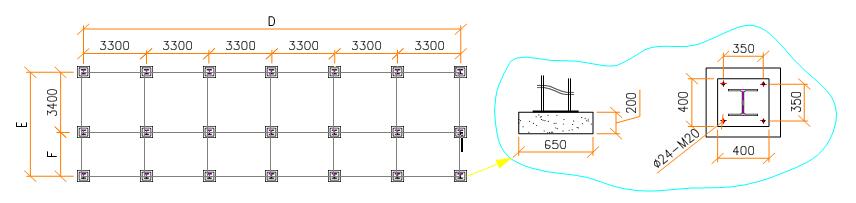

風道進出法蘭尺寸及地腳安裝尺寸

型號	安裝地腳尺寸			地腳數量
型號	D	E	F	個
GDF-01	3300	5000	1700	6
GDF-02	6600	5000	1700	9
GDF-03	9900	5000	1700	12
GDF-04	13200	5000	1700	15
GDF-05	16500	5500	2200	18
GDF-06	19800	5500	2200	21
GDF-07	23100	5500	2200	24
GDF-08	26400	5500	2200	27
GDF-09	29700	5500	2200	30
GDF-10	33000	5500	2200	33

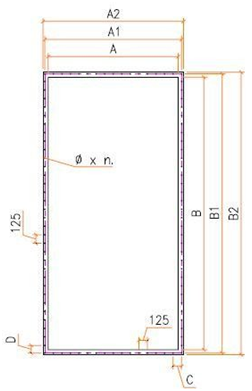

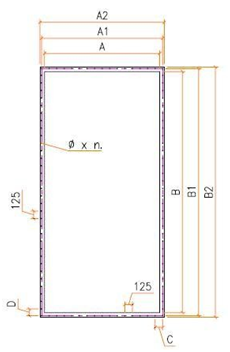

型號	進出口法蘭尺寸
型號	A	B	A1	B1	A2	B2	n.	φ	C	D
GDF-01-40	1000	500	1100	600	1150	650	28	19	50	50
GDF-02-40	1000	1000	1100	1100	1150	1150	36	19	50	50
GDF-03-40	1000	1500	1100	1600	1150	1650	44	19	50	50
GDF-04-40	1000	2000	1100	2100	1150	2150	52	19	50	50
GDF-05-40	1500	1700	1600	1800	1650	1850	54	19	50	87.5
GDF-06-40	1500	2000	1600	2100	1650	2150	60	19	50	50
GDF-07-40	1500	2300	1600	2400	1650	2450	64	19	50	75
GDF-08-40	1500	2600	1600	2700	1650	2750	68	19	50	100
GDF-09-40	1500	3000	1600	3100	1650	3150	76	19	50	50
GDF-10-40	1500	3300	1600	3400	1650	3450	80	19	50	75
GDF-01-45	1000	600	1100	700	1150	750	24	19	50	100
GDF-02-45	1000	1100	1100	1200	1150	1250	32	19	50	100
GDF-03-45	1000	1700	1100	1800	1150	1850	42	19	50	87.5
GDF-04-45	1000	2200	1100	2300	1150	2350	50	19	50	87.5
GDF-05-45	1500	1900	1600	2000	1650	2050	56	19	50
GDF-06-45	1500	2200	1600	2300	1650	2350	58	19	50	87.5
GDF-07-45	1500	2600	1600	2700	1650	2750	64	19	50	100
GDF-08-45	1500	3000	1600	3100	1650	3150	72	19	50	50
GDF-09-45	1500	3300	1600	3400	1650	3450	76	19	50	75
GDF-10-45	1500	3700	1600	3800	1650	3850	82	19	50	87.5
GDF-01-50	1000	650	1100	750	1150	800	28	19	50
GDF-02-50	1000	1300	1100	1400	1150	1450	36	19	50	75
GDF-03-50	1000	1900	1100	2000	1150	2050	48	19	50
GDF-04-50	1000	2500	1100	2600	1150	2650	56	19	50	50
GDF-05-50	1500	2100	1600	2200	1650	2250	56	19	50	100
GDF-06-50	1500	2500	1600	2600	1650	2650	64	19	50	50
GDF-07-50	1500	3000	1600	3100	1650	3150	72	19	50	50
GDF-08-50	1500	3400	1600	3500	1650	3550	80	19	50
GDF-09-50	1500	3800	1600	3900	1650	3950	84	19	50	75
GDF-10-50	1500	4200	1600	4300	1650	4350	90	19	50	87.5

三、中型雙列脈沖布袋除塵器

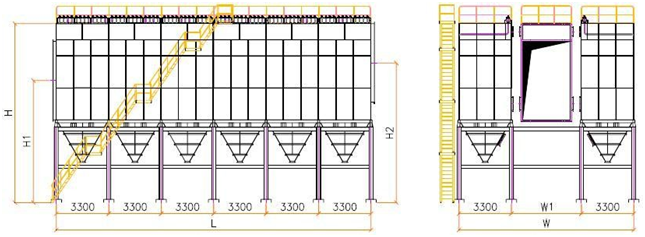

規格及外形尺寸

型號	處理風量	單元	濾袋數量	濾袋規格	過濾面積	過濾風速	外型尺寸 (mm)						重量 (約)
	m3/h	個	條	mm	m2	m/min	L	W	H	W1	H1	H2	t
GDFD-02-40	19512-52032	2	576	φ1500×4000	542	0.6-1.6	3300	9000	12200	2400	5350	10650	33
GDFD-04-40	39060-104160	4	1152		1085	0.6-1.6	6600	9000	12200	2400	5350	10650	60
GDFD-06-40	58608-156288	6	1728		1628	0.6-1.6	9900	9000	12200	2400	5350	10650	87
GDFD-08-40	78156-208416	8	2304		2171	0.6-1.6	13200	9300	12200	2700	5500	10500	115
GDFD-10-40	97704-260544	10	2880		2714	0.6-1.6	16500	9300	12200	2700	5500	10500	144
GDFD-12-40	117252-312672	12	3456		3257	0.6-1.6	19800	9500	12200	2900	5600	10400	174
GDFD-14-40	136800-364800	14	4032		3800	0.6-1.6	23100	9800	12200	3200	5750	10250	203
GDFD-16-40	156312-416832	16	4608		4342	0.6-1.6	26400	10000	12200	3400	5850	10150	233
GDFD-18-40	175860-468960	18	5184		4885	0.6-1.6	29700	10300	12200	3700	6000	10000	264
GDFD-20-40	195408-521088	20	5760		5428	0.6-1.6	33000	10600	12200	4000	6150	9850	295
GDFD-02-45	21960-58560	2	576	φ1500×5500	610	0.6-1.6	3300	9000	12700	2400	5350	11150	34
GDFD-04-45	43956-117216	4	1152		1221	0.6-1.6	6600	9000	12700	2400	5350	11150	62
GDFD-06-45	65952-175872	6	1728		1832	0.6-1.6	9900	9000	12700	2400	5350	11150	92
GDFD-08-45	87912-234432	8	2304		2442	0.6-1.6	13200	9300	12700	2700	5500	11000	121
GDFD-10-45	109908-293088	10	2880		3053	0.6-1.6	16500	9300	12700	2700	5500	11000	152
GDFD-12-45	131904-351744	12	3456		3664	0.6-1.6	19800	9500	12700	2900	5600	10900	184
GDFD-14-45	153900-410400	14	4032		4275	0.6-1.6	23100	9800	12700	3200	5750	10750	215

型號	處理風量	單元	濾袋數量	濾袋規格	過濾面積	過濾風速	外型尺寸 (mm)						重量 (約)
	m3/h	個	條	mm	m2	m/min	L	W	H	W1	H1	H2	t
GDFD-16-45	175860-468960	16	4608		4885	0.6-1.6	26400	10000	12700	3400	5850	10650	246
GDFD-18-45	197856-527616	18	5184		5496	0.6-1.6	29700	10300	12700	3700	6000	10500	279
GDFD-20-45	219852-586272	20	5760		6107	0.6-1.6	33000	10600	12700	4000	6150	10350	312
GDFD-02-50	24408-65088	2	576	φ1500×6000	678	0.6-1.6	3300	9000	13200	2400	5350	11650	35
GDFD-04-50	48852-130272	4	1152		1357	0.6-1.6	6600	9000	13200	2400	5350	11650	64
GDFD-06-50	73260-195360	6	1728		2035	0.6-1.6	9900	9000	13200	2400	5350	11650	95
GDFD-08-5	97704-260544	8	2304		2714	0.6-1.6	13200	9300	13200	2700	5500	11500	127
GDFD-10-50	122112-325632	10	2880		3392	0.6-1.6	16500	9300	13200	2700	5500	11500	159
GDFD-12-50	146556-390816	12	3456		4071	0.6-1.6	19800	9500	13200	2900	5600	11400	192
GDFD-14-50	171000-456000	14	4032		4750	0.6-1.6	23100	9800	13200	3200	5750	11250	224
GDFD-16-50	195408-521088	16	4608		5428	0.6-1.6	26400	10000	13200	3400	5850	11150	257
GDFD-18-50	219852-586272	18	5184		6107	0.6-1.6	29700	10300	13200	3700	6000	11000	291
GDFD-20-50	244260-651360	20	5760		6785	0.6-1.6	33000	10600	13200	4000	6150	10850	326

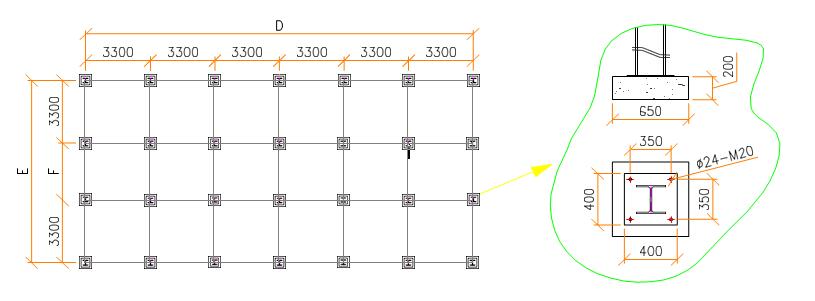

風道進出法蘭尺寸及地腳安裝尺寸

型號	安裝地腳尺寸			地腳數量
型號	D	E	F	個
GDFD-02	3300	9000	2400	8
GDFD-04	6600	9000	2400	12
GDFD-06	9900	9000	2400	16
GDFD-08	13200	9300	2700	20
GDFD-10	16500	9300	2700	24
GDFD-12	19800	9500	2900	28
GDFD-14	23100	9800	3200	32
GDFD-16	26400	10000	3400	36
GDFD-18	29700	10300	3700	40
GDFD-20	33000	10600	4000	44

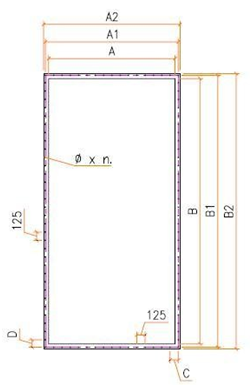

型號	進出口法蘭尺寸
型號	A	B	A1	B1	A2	B2	n.	φ	C	D
GDFD-02-40	1000	1000	1100	1100	1150	1150	36	19	50	50
GDFD-04-40	1000	2000	1100	2100	1150	2150	52	19	50	50
GDFD-06-40	1000	3000	1100	3100	1150	3150	68	19	50	50
GDFD-08-40	1300	3000	1400	3100	1450	3150	72	19	75	50
GDFD-10-40	1300	3900	1400	4000	1450	4050	86	19	75
GDFD-12-40	1500	3900	1600	4000	1650	4050	90	19	50
GDFD-14-40	1800	3900	1900	4000	1950	4050	94	19	75
GDFD-16-40	2000	3900	2100	4000	2150	4050	98	19	50
GDFD-18-40	2300	3900	2400	4000	2450	4050	102	19	75
GDFD-20-40	2600	3900	2700	4000	2750	4050	106	19	100
GDFD-02-45	1000	1200	1100	1300	1150	1350	34	19	50	87.
GDFD-04-45	1000	2300	1100	2400	1150	2450	52	19	50	75
GDFD-06-45	1000	3400	1100	3500	1150	3550	72	19	50
GDFD-08-45	1300	3400	1400	3500	1450	3550	76	19	75
GDFD-10-45	1300	4400	1400	4500	1450	4550	92	19	75
GDFD-12-45	1500	4400	1600	4500	1650	4550	96	19	50
GDFD-14-45	1800	4400	1900	4500	1950	4550	100	19	75
GDFD-16-45	2000	4400	2100	4500	2150	4550	104	19	50
GDFD-18-45	2300	4400	2400	4500	2450	4550	108	19	75
GDFD-20-45	2600	4400	2700	4500	2750	4550	112	19	100
GDFD-02-50	1000	1300	1100	1400	1150	1450	36	19	50	75
GDFD-04-50	1000	2600	1100	2700	1150	2750	56	19	50	100
GDFD-06-50	1000	3800	1100	3900	1150	3950	76	19	50	75
GDFD-08-50	1300	4000	1400	4100	1450	4150	84	19	75	50
GDFD-10-50	1300	4900	1400	5000	1450	5050	100	19	75
GDFD-12-50	1500	4900	1600	5000	1650	5050	104	19	50
GDFD-14-50	1800	4900	1900	5000	1950	5050	108	19	75
GDFD-16-50	2000	4900	2100	5000	2150	5050	112	19	50
GDFD-18-50	2300	4900	2400	5000	2450	5050	116	19	1725
GDFD-20-50	2600	4900	2700	5000	2750	5050	120	19	100

四、大型單列脈沖布袋除塵器

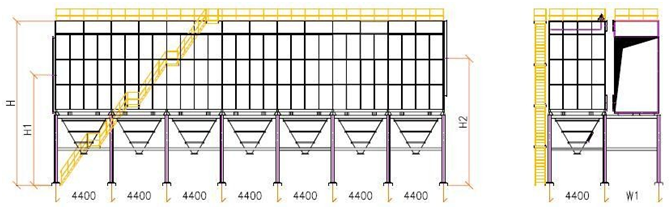

規格及外形尺寸

型號	處理風量	單元	濾袋數量	濾袋規格	過濾面積	過濾風速	外型尺寸 (mm)						重量 (約)
型號	m3/h	個	條	mm	m2	m/min	L	W	H	W1	H1	H2	t
GDFL-01-50	24444-65184	1	576	φ1500×4000	679	0.6-1.6	4400	6100	13200	1700	6450	11350	30
GDFL-02-50	48888-130368	2	1152		1358	0.6-1.6	8800	6100	13200	1700	7050	10750	55
GDFL-03-50	73332-195552	3	1728		2037	0.6-1.6	13200	6100	13200	1700	7700	10100	83
GDFL-04-50	97776-260736	4	2304		2716	0.6-1.6	17600	7100	13200	2700	7050	10750	111
GDFL-05-50	122220-325920	5	2880		3395	0.6-1.6	22000	7100	13200	2700	7400	10400	140
GDFL-06-50	146664-391104	6	3456		4074	0.6-1.6	26400	7100	13200	2700	7700	10100	171
GDFL-07-50	171108-456288	7	4032		4753	0.6-1.6	30800	7600	13200	3200	7500	10300	202
GDFL-08-50	195552-521472	8	4608		5432	0.6-1.6	35200	7600	13200	3200	7800	10000	233
GDFL-09-50	219996-586656	9	5184		6111	0.6-1.6	39600	7600	13200	3200	8000	9800	265
GDFL-10-50	244440-651840	10	5760		6790	0.6-1.6	44000	7600	13200	3200	8250	9550	299
GDFL-01-55	26856-71616	1	576	φ1500×5500	746	0.6-1.6	4400	6100	13700	1700	6450	11850	31
GDFL-02-55	53712-143232	2	1152		1492	0.6-1.6	8800	6100	13700	1700	7050	11250	57
GDFL-03-55	80568-214848	3	1728		2238	0.6-1.6	13200	6100	13700	1700	7700	10600	86
GDFL-04-55	107424-286464	4	2304		2984	0.6-1.6	17600	7100	13700	2700	7050	11250	115
GDFL-05-55	134280-358080	5	2880		3730	0.6-1.6	22000	7100	13700	2700	7400	10900	145
GDFL-06-55	161136-429696	6	3456		4476	0.6-1.6	26400	7100	13700	2700	7700	10600	177

型號	處理風量	單元	濾袋數量	濾袋規格	過濾面積	過濾風速	外型尺寸 (mm)						重量 (約)
型號	m3/h	個	條	mm	m2	m/min	L	W	H	W1	H1	H2	t
GDFL-07-55	187992-501312	7	4032		5222	0.6-1.6	30800	7600	13700	3200	7500	10800	209
GDFL-08-55	214848-572928	8	4608		5968	0.6-1.6	35200	7600	13700	3200	7800	10500	241
GDFL-09-55	241704-644544	9	5184		6714	0.6-1.6	39600	7600	13700	3200	8000	10300	274
GDFL-10-55	268560-716160	10	5760		7460	0.6-1.6	44000	7600	13700	3200	8250	10050	309
GDFL-01-60	29304-78144	1	576	φ1500×6000	814	0.6-1.6	4400	6100	14200	1700	6450	12350	32
GDFL-02-60	58608-156288	2	1152		1628	0.6-1.6	8800	6100	14200	1700	7050	11750	59
GDFL-03-60	87912-234432	3	1728		2442	0.6-1.6	13200	6100	14200	1700	7700	11100	89
GDFL-04-60	117216-312576	4	2304		3256	0.6-1.6	17600	7100	14200	2700	7050	11750	119
GDFL-05-60	146520-390720	5	2880		4070	0.6-1.6	22000	7100	14200	2700	7400	11400	150
GDFL-06-60	175824-468864	6	3456		4884	0.6-1.6	26400	7100	14200	2700	7700	11100	183
GDFL-07-60	205128-547008	7	4032		5698	0.6-1.6	30800	7600	14200	3200	7500	11300	216
GDFL-08-60	234432-625152	8	4608		6512	0.6-1.6	35200	7600	14200	3200	7800	11000	249
GDFL-09-60	263736-703296	9	5184		7326	0.6-1.6	39600	7600	14200	3200	8000	10800	283
GDFL-10-60	293040-781440	10	5760		8140	0.6-1.6	44000	7600	14200	3200	8250	10550	319

風道進出法蘭尺寸及地腳安裝尺寸

型號	安裝地腳尺寸			地腳數量
型號	D	E	F	個
GDFL-02	4400	6100	1700	6
GDFL-04	8800	6100	1700	9
GDFL-06	13200	6100	1700	12
GDFL-08	17600	7100	2700	15
GDFL-10	22000	7100	2700	18
GDFL-12	26400	7100	2700	21
GDFL-14	30800	7600	3200	24
GDFL-16	35200	7600	3200	27
GDFL-18	39600	7600	3200	30
GDFL-20	44000	7600	3200	33

型號	進出口法蘭尺寸
型號	A	B	A1	B1	A2	B2	n.	φ	C	D
GDFL-01-50	1000	1300	1100	1400	1150	1450	40	19	50	75
GDFL-02-50	1000	2500	1100	2600	1150	2650	60	19	50	50
GDFL-03-50	1000	3800	1100	3900	1150	3950	80	19	50	75
GDFL-04-50	2000	2500	2100	2600	2150	2650	76	19	50	50
GDFL-05-50	2000	3200	2100	3300	2150	3350	86	19	50	87.
GDFL-06-50	2000	3800	2100	3900	2150	3950	96	19	50	75
GDFL-07-50	2500	3400	2600	3500	2650	3550	98	19	50
GDFL-08-50	2500	4000	2600	4100	2650	4150	108	19	50	50
GDFL-09-50	2500	4400	2600	4500	2650	4550	114	19	50
GDFL-10-50	2500	4900	2600	5000	2650	5050	122	19	50
GDFL-02-55	1000	1400	1100	1500	1150	1550	40	19	50
GDFL-02-55	1000	2800	1100	2900	1150	2950	60	19	50	75
GDFL-02-55	1000	4200	1100	4300	1150	4350	82	19	50	87.
GDFL-02-55	2000	2800	2100	2900	2150	2950	76	19	50	75
GDFL-02-55	2000	3400	2100	3500	2150	3550	88	19	50
GDFL-02-55	2000	4200	2100	4300	2150	4350	98	19	50	87.
GDFL-02-55	2500	3800	2600	3900	2650	3950	100	19	50	75
GDFL-02-55	2500	4400	2600	4500	2650	4550	112	19	50
GDFL-02-55	2500	4800	2600	4900	2650	4950	116	19	50	75
GDFL-02-55	2500	5400	2600	5500	2650	5550	128	19	50
GDFL-01-60	1000	1500	1100	1600	1150	1650	40	19	50	50
GDFL-02-60	1000	3000	1100	3100	1150	3150	64	19	50	50
GDFL-03-60	1000	4400	1100	4500	1150	4550	88	19	50
GDFL-04-60	2000	3000	2100	3100	2150	3150	80	19	50	50
GDFL-05-60	2000	3800	2100	3900	2150	3950	92	19	50	75
GDFL-06-60	2000	4400	2100	4500	2150	4550	104	19	50
GDFL-07-60	2500	4200	2600	4300	2650	4350	106	19	50	87.
GDFL-08-60	2500	4800	2600	4900	2650	4950	116	19	50	75
GDFL-09-60	2500	5400	2600	5500	2650	5550	128	19	50	1-4-
GDFL-10-60	2500	5900	2600	6000	2650	6050	136	19	50

久久精品动漫无码一区_精品精品国产自在久久_国内精品无码一区二区三区落红_久久精品国产99久久香蕉

布袋除塵器
